SC7A20
±2G/±4G/±8G/±16G三轴微机械数字加速度计
描述 主要特点 产品规格分类 内部框图 相关封装外形图
SC7A20 是一款高精度 12bit 数字三轴加速度传感器芯片，内置功能 更丰富，功耗更低，体积更小，测量更精确。
芯片通过 IC²/SPI 接口与 MCU 通信，加速度测量数据以中断方式或 查询方式获取。INT1和INT2中断管脚提供多种内部自动检测的中断信号， 适应多种运动检测场合，中断源包括 6D/4D 方向检测中断信号、自由落体 检测中断信号、睡眠和唤醒检测中断信号、单击和双击检测中断信号。芯 片内置高精度校准模块，对传感器的失调误差和增益误差进行精确补偿。 ±2G、±4G、±8G 和±16G 四种可调整的全量程测量范围，灵活测量外 部加速度，输出数据率 1HZ 和 400HZ 间可选。
芯片内置自测试功能允许客户系统测试时检测系统功能，省去复杂的 转台测试。芯片内置产品倾斜校准功能，对贴片和板卡安装导致的倾斜进 行补偿，不占系统资源，系统文件升级不影响传感器参数
主要特点
宽电压范围 1.71V-3.6V
1.8V 兼容数字 IO 口
低功耗模式下电源电流低至 2µA
±2G/±4G/±8G/±16G 动态全量程范围
12bit 有效数据(HR)
IC²/SPI 数字输出接口
6D/4D 方向检测
自由落体检测
单击双击检测及运动检测
可编程中断生成电路
内嵌自测试功能
内嵌 FIFO
10000g 高 G 抗击能力
产品规格分类
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SC7A20 | LGA-12-2x2x1.0 | 无 | 无卤 | 编带 |

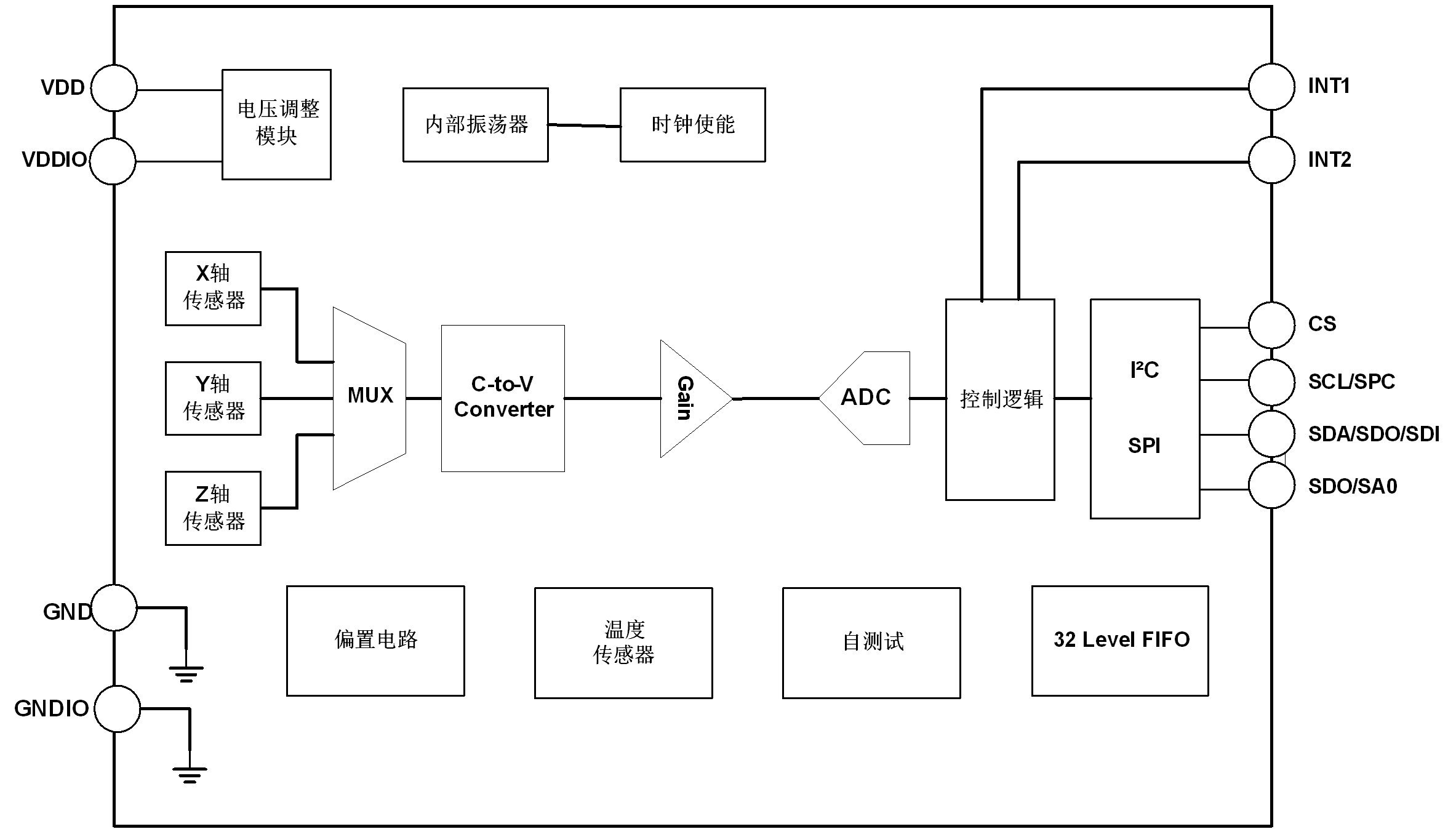

内部框图

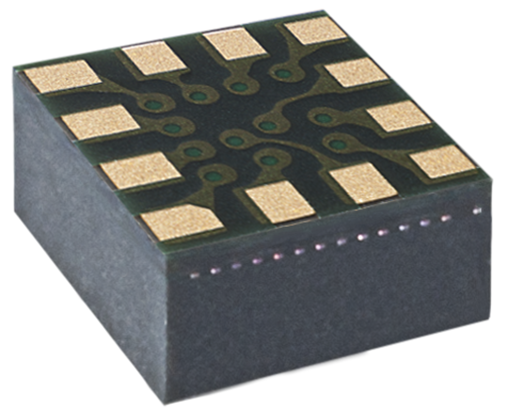

封装外形图
LGA-12-2x2x1.0
