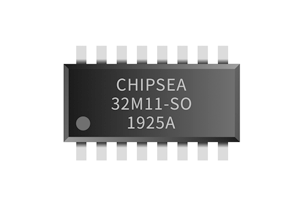

CSU32M11
CSU32M10是一款带12-bit ADC的8位CMOS单芯片RISC MCU，内置2K×16位MTP程序存储器，104字节SRAM。
A20.PDF 商品信息
产品简介
高性能的RISC CPU
— 8位单片机MCU
— 内置2K×16位程序存储器MTP
— 104字节数据存储器（SRAM）
— 128字节的E2PROM，用于数据存储
— 支持在线仿真（ICD）
工作电压：
— 2.35V~5.5V @Fcpu=4MHz，-40~85℃
电子烟专用特性
— 短路保护比较器，比较电压支持VDD或PT3.4减去80/200/320/480mv四种配置
— 恒流源输出，PT3.2口输出恒定电流源50mA
振荡器
— 内置32/16/8/4/2MHz振荡器，精度为±1%@5V，25℃
专用微控制器的特性
— 上电复位（POR）
— 上电复位和硬件复位延迟定时器（98ms）
— 内置低电压复位（LVR）
— 定时器0：8位可编程预分频定时计数器
— 定时/计数器2：12位可编程预分频定时/计数器
— 定时/计数器3：12位可编程预分频定时/计数器
— 扩展型看门狗定时器（32K WDT），可编程的时间范围
— 窗看门狗（CPU时钟），7位向下计数器，使能后无法关闭
外设特性
— 14个双向I/O口
— 2路蜂鸣器输出，2路PWM输出
— 定时器3支持2对互补PWM输出，支持大驱动输出
— 5个内部中断，2个外部中断
— 11个具有唤醒功能的输入口
— 7+3路12-bit ADC：内部1.4V、2.0V、3.0V、4.0V、VDD、外部输入三种参考电压选择
— 提供一个1.4V、2V、3V、4V参考电压输出，精度±1.5%
— 4个开漏输出口 — PT5.0、PT5.1、PT1.1、PT1.3
— PT5.0和PT5.1输出电流可配置为 IOL=53mA@5V，IOH=25mA@5V
— PT1.0、PT3.5可输出电流可配置为IOL =30mA@5V，IOH=20mA@5V
— 输入逻辑电平阈值可配置
— 5*8 LCD驱动，1/4duty,1/2bias
低功耗特性
— 正常模式2.5mA@16MHz,5V
— 休眠模式下的电流小于1μA
封装
— MSOP10、QFN16
