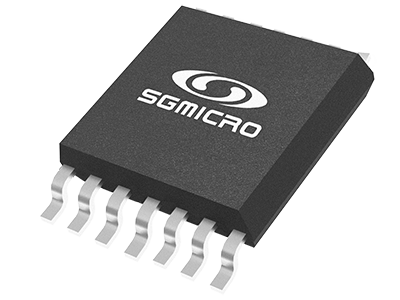

SGM8903

具有可调增益的无电容 3Vrms 线路驱动器
型号:SGM8903
品牌:圣邦微
封装:TSSOP14
批号:22+
库存:3000

点击询价

规格书（Datesheet）：A20.PDF 点击下载

商品信息如何购买样品及询价售后服务相关产品

商品信息

一般说明

SGM8903 是一款 3Vrms 无爆音/咔嗒声的立体声线路驱动器。该器件非常适合单电源应用。无电容设计可以消除输出隔直电容，从而减少组件数量并降低成本。

SGM8903 具有差分输入，能够在 5V 电源电压下将 3Vrms 驱动到 2.5kΩ 负载。内置关机控制也有助于弹出/点击免费开/关控制。用户可以通过外部增益设置电阻将增益设置为 ±1V/V 至 ±10V/V，这还允许实施二阶低通滤波器以补充 SOC 和 DAC 的转换器。

SGM8903 不需要电源。一个集成的电荷泵产生一个 3Vrms 输出负电源轨，提供干净、无爆裂声/咔嗒声的接地偏移。

SGM8903 采用绿色 TSSOP-14 封装。它在 -40 ℃ 至 +85 ℃的环境温度范围内工作。

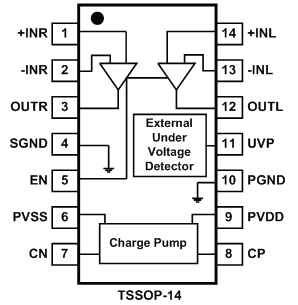

引脚配置


特征

  • 电源电压范围：3V 至 5.5V

  • 输出电压到 2.5kΩ 负载

    5V 电源电压下为 3Vrms

  • 无盖结构

    弹出/无点击

    消除了输出隔直电容器

    提供平坦的频率响应

  • 差分输入

  • 低噪声和 THD

    信噪比 = 114dB (典型值)

    V N  = 5.5μVrms (典型值)

    THD+N = 0.001% (f = 1kHz)

  • -40 ℃ 至 +85 ℃ 工作温度范围

  • 采用绿色 TSSOP-14 封装

应用

液晶电视

机顶盒

家庭电影院

蓝光 DVD 播放器

订购信息
零件号地位包裹引脚无铅温度范围
SGM8903YTS14G/TR生产TSSOP-1414是-40℃至+85℃样品
