一般说明
SGM4807 是一款可在 1.7V 至 5V 单电源下工作的音频咔嗒声消除器 。它 专为便携式设备而设计。
SGM4807通过连接到 系统放大器的输出，在启动和关闭期间 提供低阻抗接地 路径。它允许 -V CC 到 +V CC宽范围的音频信号以低失真通过。 分流模式可以消除咔嗒声。
SGM4807 有两个低阻抗模拟 开关。开关的打开和关闭 由静音事件控制，这些静音事件包括外部电源 和 V CC欠压、上电、 掉电以及MUTE 引脚的逻辑电平从高到低的变化 。在正常操作期间打开开关 不会影响输出信号。
SGM4807 可以在 放大器启动和关闭期间激活，以将输出短路到 地并减少咔嗒声。

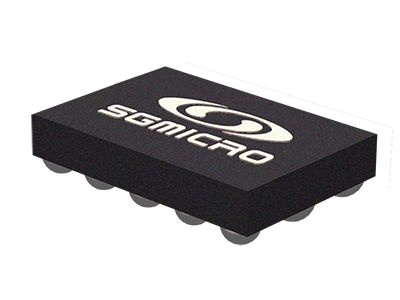

SGM4807 采用绿色 TDFN-2×2-8L、 MSOP-8 和 WLCSP-1.57×0.80-8B 封装。它 在 -40 ℃ 至 +85 ℃的环境温度范围内工作。

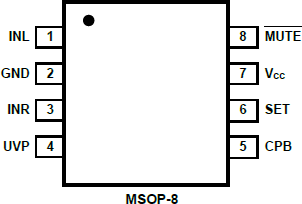

引脚配置
特征
应用
订购信息
| 零件号 | 地位 | 包裹 | 引脚 | 无铅 | 温度范围 |
|
| SGM4807YTDE8G/TR | 生产 | TDFN-2×2-8L | 8 | 是 | -40℃至+85℃ | 样品 |
| SGM4807YMS8G/TR | 生产 | MSOP-8 | 8 | 是 | -40℃至+85℃ | 样品 |
| SGM4807YG/TR | 生产 | WLCSP-1.57×0.80-8B | 8 | 是 | -40℃至+85℃ | 样品 |
|
|
|
|
|
|
|
