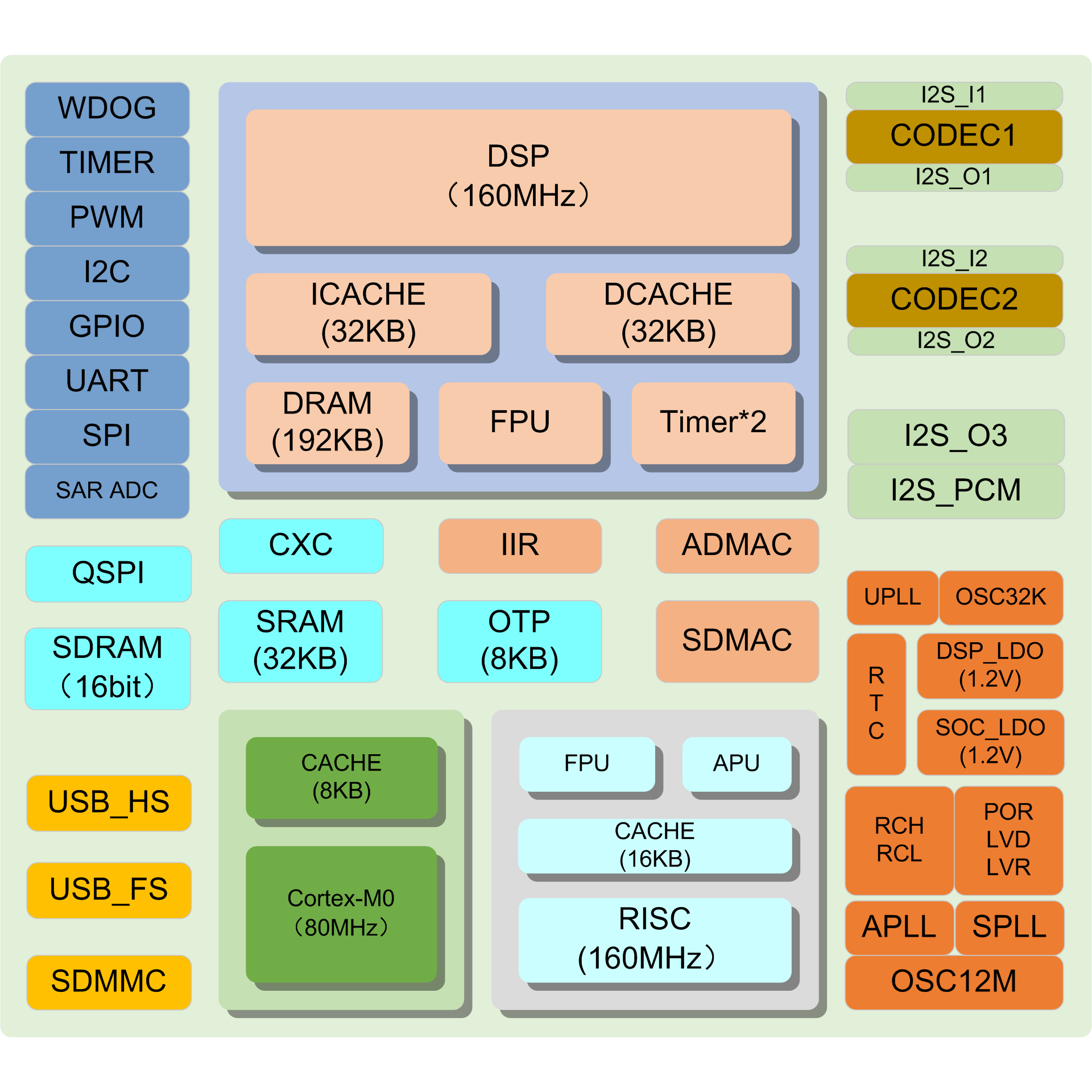

芯片架构

• CPU

• 精简指令集处理器架构, 32位数据，16位/32位混合编码指令；

• 3级流水线,最高工作频率160MHz；

• 32个32位通用寄存器，16个快速中断的通用寄存器；

• 配备高速缓存（16KB），四路组关联，支持WB/WT；

• 配备硬件浮点单元，支持单精度浮点数；

• 配备音频处理单元；

• 配备DSP扩展指令，硬件乘法器，支持1个周期快速产生乘法结果；

• 配备紧耦合IP，包括矢量中断控制器与计时器；

• DSP

• 5级流水线，最高工作频率160MHz；

• 32bit/16bit乘法：MAC16，MUL16，MUL32；

• 32bit整数除法；

• 单精度浮点运算；

• 专用硬件音频加速引擎；

• 32KB指令/数据Cache，支持WB/WT；

• 两片Local SRAM，128KB+64KB；

• Cortex-M0核

• 高性能32bit Cortex-M0核心，最高工作频率80MHz；

• 内建8KB Cache，分四个地址区域，独立配置是否Cache；

• 支持降频工作，最高总线频率四分之一；

时钟和电源管理

• 外接32.768KHz晶振和12MHz晶振；

• 内置RCL和RCH；

• 内置系统PLL，音频PLL和USB1.1 PLL；

• 内置双1.2V LDO；

• 集成单独供电RTC，带万年历功能；

• 支持降频、STOP等多种低功耗工作模式；

存储控制器

• OTP

• 容量8KB；

• 存放启动代码、参数和密钥；

• SPI Flash控制器

• 支持SPI Flash 1/2/4线模式；

• 支持核心直接在SPI Flash上运行；

• SRAM

• 240KB内置SRAM，系统32KB+16KB，DSP 192KB；

• 支持Byte，Half-word，Word读写；

• SDRAM控制器

• 高效SDRAM控制器，支持16bit位宽操作；

• 支持Self-refresh，Power Down等SDRAM低功耗模式；

• 内部叠封2MB SDRAM；

外设接口

• I2S_I/O

• I2S_I/O1支持5.1声道，其他支持2.0声道；

• 支持24bit@192KHz；

• 支持时钟Master和Slave模式；

• 支持PDMA模式；

• 音频CODEC

• 内置2组立体声Audio ADC，SNR 100db(A-weight)；

• 支持立体声模拟MIC输入，支持ALC功能；

• 内置2组立体声Audio DAC，SNR 100db(A-weight)；

• USB_HS

• 内置高速PHY；

• 符合USB2.0标准，支持高速、全速、低速；

• 支持控制、批量、中断和同步传输；

• 内置2KB SRAM；

• 内置Normal和Scatter-Gather DMA传输；

• USB_FS

• 内置全速PHY；

• 符合USB2.0标准，支持全速、低速；

• 支持控制、批量、中断和同步传输；

• 内置1KB SRAM；

• 内置DMA传输；

• SD/MMC/SDIO

• 符合SD2.0，MMC4.3和SDIO2.0标准规范；

• 支持1和4-bit模式；

• 内置Normal和链式DMA传输；

• UARTx4

• 提供4个UART模块；

• 高速UART1内置64深度FIFO，UART2深度8，UART3/4深度16；

• 支持数据位和停止位可编程；

• 支持奇偶检验或者无校验；

• 支持接收、发送FIFO中断；

• UART1支持PDMA模式；

• I2Cx2

• 支持标准、快速和高速三种模式；

• 支持Master和Slave模式；

• SPI

• 支持SPI标准4线协议；

• 内建独立8x32发送和接收缓存；

• 支持PDMA模式；

• PWM

• 支持预置分频；

• 8路独立PWM输出；

• 16位计数精度；

• ADC

• 8路模拟输入通道，10bit精度；

• GPIO

• 两组GPIO控制器；

• 独立上拉电阻使能；

• 驱动能力选择（2/4/8/24mA）；

• 支持每个IO的中断可配，沿或者电平触发；

内置硬件模块

• xDMAC

• 两个控制器，最高支持12路（8+4）独立可配置通道；

• 支持Normal和Scatter-Gather传输模式；

• 支持Byte-，Half-word-和Word-存取；

• 支持源/目标地址自增；

• 支持16路数据请求通道；

• EQ加速引擎IIR

• Timer

• 支持预置分频；

• 五组独立计数器；

• 32bit计数精度；
