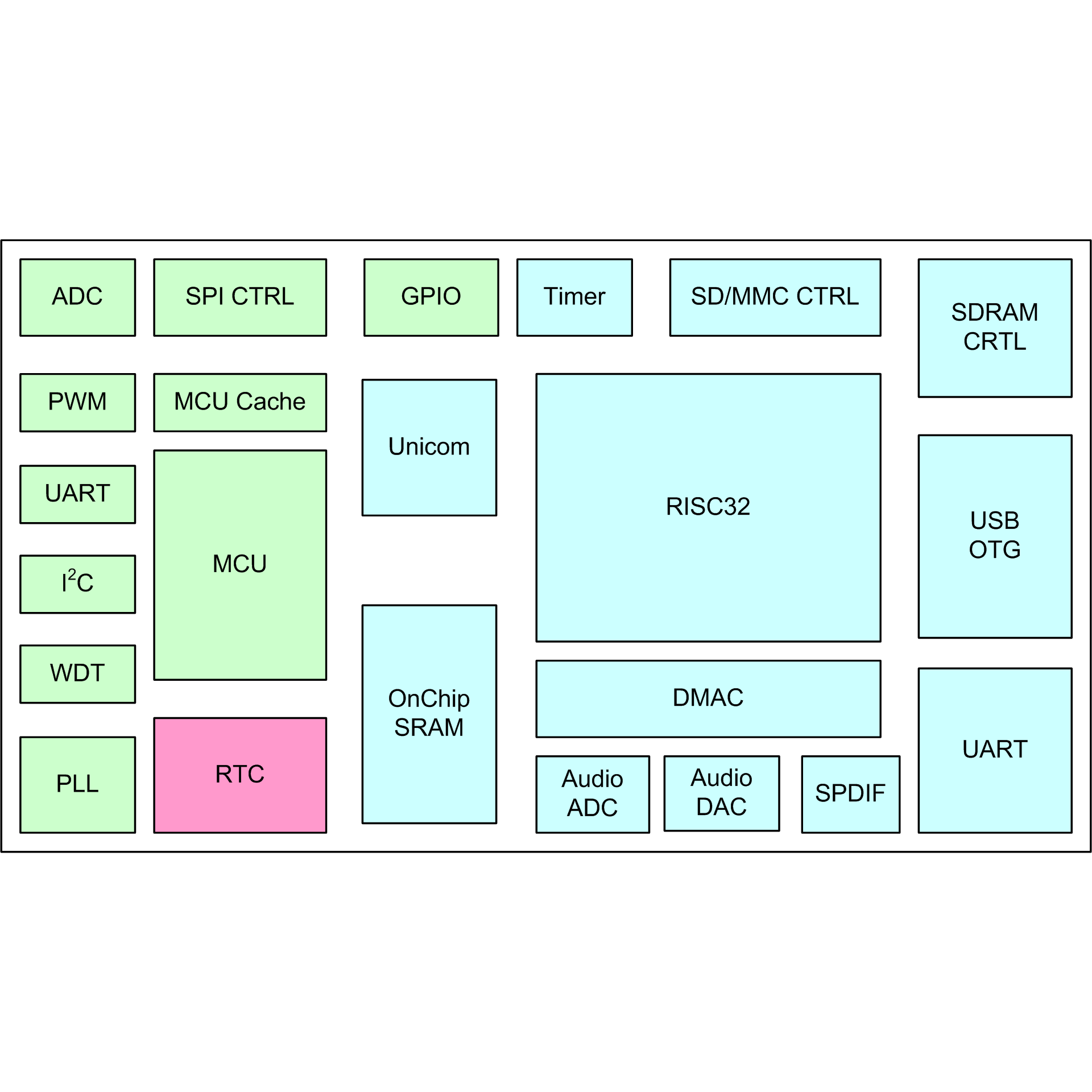

芯片构架

• 低功耗8-bit MCU与高性能32-bit RISC的双核构架。

• MCU核比传统51性能强4倍，指令集兼容传统的MCS-51指令集。

• 采用CACHE+SPI结构，提升SPI flash读取效率；

• Cache锁定时MCU可控制读写SPI flash；

• 内部RAM为256字节，外部RAM为2K+512字节，通过SPI flash，指令空间可扩展到8M字节；

• 高性能RISC 32位内核，6级流水线。

• 8KB独立的指令cache和数据cache，单周期乘累加，支持在线调试（OCD）；

• 32位指令和数据空间，具有MMU功能，支持操作系统；

时钟与电源管理

• 外接32.768KHz晶振和12MHz晶振。

• 内置以32.768KHz为参考时钟MCU PLL和以12MHz为参考时钟的System PLL，Audio PLL和USB PLL。

• 支持时钟分频控制，MCU可工作在32.768KHz ~ 24MHz范围内9级频率，RISC可工作在30MHz ~ 162MHz范围内15级频率。

• 单电源外部3.3V供电，内置DC-DC和LDO模块，提供给RISC和MCU内核使用。

• 集成单独供电RTC，带万年历功能，带256字节保护RAM，在主电路断电时，仍可保存信息。

• 支持stop等多种低功耗工作模式。

存储控制器

• SPI flash控制器。

• 支持SPI flash 1/2线模式；

• SPI flash内固件可升级，可以从SPI flash启动程序；

• 支持MCU程序直接在SPI flash中运行，调试代码可下载；

• SDRAM控制器。

• 高效SDRAM控制器，支持16-bit数据位宽操作

• 支持self-refresh，power down等SDRAM低功耗模式；

• 电路内部叠封1M*16-bit 的SDRAM die；

外设接口

• 集成USB full/low speed控制器， 提供host/device功能。

• 配置有5个endpoint，其中3个是INOUT类型；

• 内置DMA，支持实时传输，中断传输，批量传输和控制传输；

• 支持USB wakeup和suspend功能；

• 支持USB audio应用；

• 集成SD/MMC/SDIO三合一控制器，支持SD/MMC/SDIO协议，支持通用SPI接口。

• 集成1个高速UART控制器。

• 支持到4Mbps波特率，带64字节缓冲，DMA控制数据流传输。

• 可与蓝牙基带通信，可加载协议栈；

• 集成I2S输出控制模块。

• 支持采样率到24-bit@192KHz；

• DMA控制数据流传输；

• 集成SPDIF输出，支持采样率到24-bit@96KHz，DMA控制数据流传输。

• 集成1路18-bit精度DAC，模拟输出LINEOUT_R和LINEOUT_L。

• 集成I2C host/slave控制接口；

• 集成4路PWM输出；

• 集成16-bit精度audio ADC。

• 2路通道，可用于MIC输入，支持音频叠加及简单混响处理；

• 支持录音并编码后存储到SD或U盘中；

• 集成6路10-bit ADC，可用作按键等，支持MCU唤醒功能。

• 集成可编程GPIO，驱动电流4级可配置（2mA/4mA/8mA/24mA），上拉、开漏可配置。

其他

• 支持ADPCM，MP3*，WMA*，LC-AAC*，OGG，FLAC*，APE*等解码。

• 支持ADPCM，MP3*编码。

• 可嵌入EQ等音频后处理软件。

• 内置蓝牙协议栈，支持A2DP、HFP、AVRCP、PBAP等profile。

• 内置噪音抑制和回声消除算法，实现蓝牙的语音通信功能。
