M032 系列_新鸿芯科技

型号:	M032 系列
品牌:	新唐
封装:	LQFP QFN TSSOP
批号:	22+
库存:	5000

商品信息

新唐NuMicro® M032 系列是基于Arm® Cortex®-M0 CPU的 32 位微控制器，具有 32 位硬件乘法器/除法器， 1.8V ~ 3.6V 的工作电压，支持5V I/O，可在 - 40~105 ℃ 范围内运行，运行工作频率高达48/72 MHz 。

M032系列为 1.8V 低电压操作接口和快速2 MSPS转换速率12位 ADC 的应用提供解决方案，具有比较器和96/144 MHz PWM 控制，让电压、电流和传感器数据可快速精确转换，并快速响应和控制外部器件。此外，M032系列还提供丰富外设，包括通用串行控制接口 ( USCI ) 可灵活设置为 UART / SPI /I²C、最多10组 UART 、4组 SPI 、4组I²C、1 -wire UART 接口，用于主设备和从设备之间的数据通信。

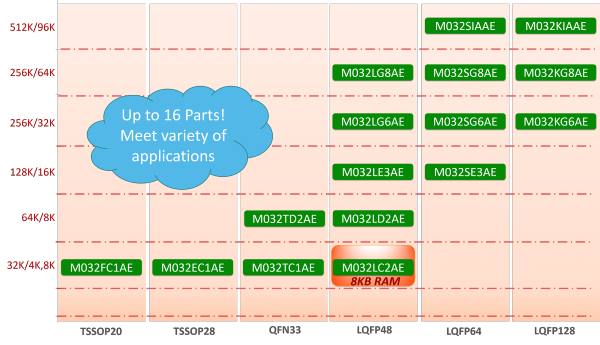

M032系列提供32 KB 至512 KB 的Flash，从4 KB 到96 KB 的 SRAM 。支持封装尺寸从小尺寸TSSOP20、TSSOP28、QFN33、LQFP48到LQFP64和LQFP128引脚，不同型号相同封装引脚兼容，使系统易于设计和更换器件。

M032系列的微控制器均采用无需外挂晶振USB 2.0全速设备功能，适用于USB相关应用。

开发系统与环境方面，新唐提供NuMaker 评估板和Nu-Link除错器。支持第三方提供的IDE，如Keil MDK，IAR EWARM，和带GNU GCC编译程序的NuEclipse IDE等。

目标应用：

液晶面板控制器
物联网传感设备
微型打印机
游戏键盘和鼠标
TWS无线充电器

主要特色：

•	运作特性
	-	工作电压: 1.8V ~ 3.6V
	-	工作温度: - 40 ℃ ~ +105 ℃
	-	EFT 4.4 kV
	-	ESD HBM 6 kV

•	内核 ( Core )
	-	Arm® Cortex®-M0 微控制器，工作频率可达48/72 MHz
	-	32-bit硬件除法器

•	内存 ( Memory )
	-	最高支持512 KB Flash
	-	最高支持96 KB SRAM
	-	最高支持8 KB ISP ROM
	-	512 bytes/2 KB SPROM ( Security Protection ROM )
	-	支持程序更新方式：在线系统更新 ISP ( In-System Programming ) 在线电路更新 ICP ( In-Circuit Programming ) 在线应用程序更新 IAP ( In-Application Programming )
	-	双区块韧体升级 ( OTA )
		( 仅 M032xI 系列支持 )

•	时钟控制 ( Clock control )
	-	外部4 MHz ~ 32 MHz 高速晶振
	-	外部32.768 kHz低速晶振
	-	内部48 MHz 高速振荡器 ( HIRC48 ) ，全温误差 ± 2 %
	-	内部38.4 kHz高精度RC振荡器 ( LIRC )
	-	内部PLL可达96/144 MHz

•	电源管理
	-	内建上电复位、欠压复位和低电压复位
	-	正常运行：180 μA / MHz
	-	掉电：12 μA
	-	支持从掉电模式唤醒： ACMP, GPIO, WDT, TIMER, UART, USCI, I²C, SPI, WWDT, ADC, PDMA, PWM, USBD

•	定时器和脉波宽度调变 ( PWM )
	-	4组 32 位定时器
	-	最高运行速度可达96/144 MHz 的内建16位 PWM 产生器，最高可输出24路 PWM
	-	1个24位倒数SysTick定时器
	-	一个看门狗定时器
	-	一个窗口看门狗定时器
	-	可实现日历和闹钟的RTC

•	直接内存访问 ( PDMA )
	-	最高支持9通道直接内存访问 ( PDMA )

•	IEC-60730
	-	支持IEC60730安全规范
		( 仅 M032xI/ M032xG 系列支持 )

•	循环冗余校验 ( CRC )
	-	CRC-CCITT, CRC-8, CRC-16和 CRC-32

•	模拟 ( ADC )
	-	支持最多16信道12位2 Msps采样率模拟转数字转换器 ( ADC )
	-	最高支持2个比较器 ( ACMP )

•	通讯接口 ( Connectivity )
	-	最多支持四组高速6 MHz UART
	-	最高支持四组通用 UART
	-	两组高速1 MHz I²C
	-	一组高速24 MHz SPI /I²S
	-	最高支持一组Quad SPI
	-	最高支持两组USCI可设为 UART 、 SPI 、 I²C
	-	最高支持一组16/8位外扩接口 ( EBI ) ，最大外部地址空间为1 Mbytes
	-	提供最高107 GPIO ( 模拟脚位外，允许5 V I/O )

•	进阶通讯接口
	-	支持USB 2.0全速装置 ( 无需外挂晶振设计 )

•	96位唯一标识符 ( UID )

•	128位唯一客户标识符 ( UCID )
