新唐NuMicro® M031 系列是基于 Arm® Cortex®-M0 CPU 的 32 位微控制器，具有 32 位硬件乘法器/除法器， 1.8V ~ 3.6V 的工作电压，支持 5V I/O，可在 - 40~105 ℃ 范围内运行，运行工作频率高达 48/72 MHz 。

M031 系列为 1.8V 低电压操作接口和快速 2 MSPS 转换速率 12 位 ADC 的应用提供解决方案，具有比较器和 96/144 MHz PWM 控制，让电压、电流和传感器数据可快速精确转换，并快速响应和控制外部器件。此外，M031 系列还提供丰富外设，包括通用串行控制接口 ( USCI ) 可灵活设置为 UART / SPI / I²C 、最多 10 组 UART 、4 组 SPI 、4 组 I²C 、1 -wire UART 接口，用于主设备和从设备之间的数据通信。

全新架构的M031系列产品，更支持以下先进功能

UART 串口支持单管脚半双工模式，码率高达 6 Mbps
UART 串口支持掉电模式下可唤醒功能，利用内部 4 kHz 高精度 RC 振荡器可支援 UART 运作在 9600 bps，并且利用 16 byte FIFO 深度，在掉电模式下仍可单独持续接收资料，最多可以收到 15 bytes 再唤醒。
高速 SPI ( 1.8V~3.6V ) 配备 4 x 32 bytes FIFO，支援 Master 24 MHz 或 Slave 16 MHz，并支持 Tx /Rx PDMA 功能。
预存内建 Band-gap 全温度范围电压值，可在 - 40 ~ 105 ℃ 中的任何温度下，用来反推电压，其全温度范围之电压精准度在 1%误差内。
PWM 输入时钟可来自于 PLL 源，时钟频率可达 96/144 MHz。 PWM 频率可达 375 kHz ( 在 96 MHz 时钟频率)，PWM 也支持捕获模式与 PDMA 功能，脉冲宽度计数值可直接利用 PDMA 搬至 SRAM，可以量测到最小 5 us 的脉冲宽度

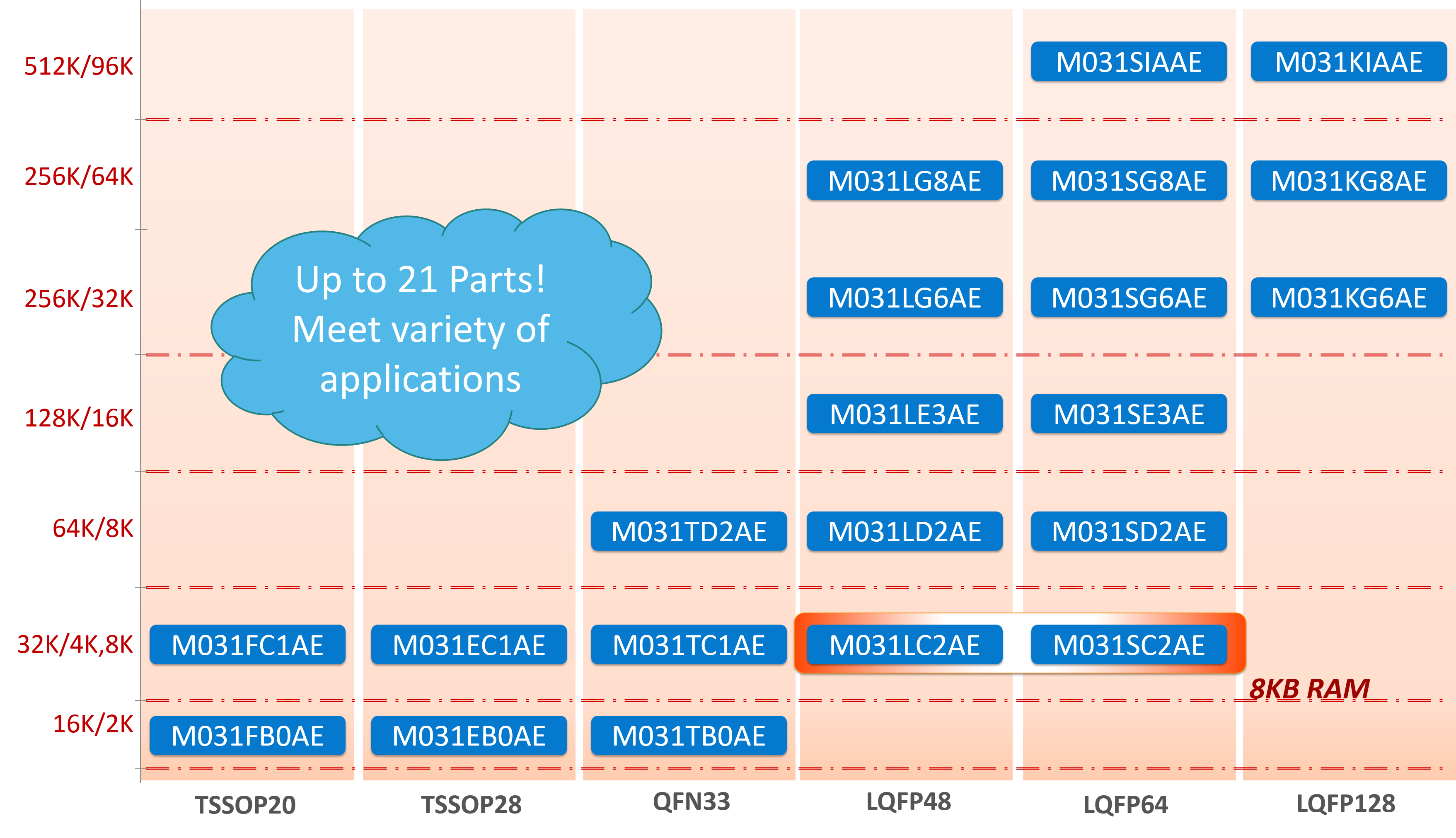

M031 系列提供 16 KB 至 512 KB 的 Flash，从 2 KB 到 96 KB 的 SRAM 。支持封装尺寸从小尺寸 TSSOP20、TSSOP28、QFN33、LQFP48 到 LQFP64 和 LQFP128 引脚，不同型号相同封装引脚兼容，使系统易于设计和更换器件。

开发系统与环境方面，新唐提供 NuMaker 评估板和 Nu-Link 除错器。支持第三方提供的 IDE，如 Keil MDK，IAR EWARM，和带 GNU GCC 编译程序的 NuEclipse IDE 等。

目标应用：

雷射测距仪
空气检测器/清净器
液晶面板控制器
物联网传感设备
微型打印机
游戏键盘和鼠标
WPC无线充电器

主要特色：

•	运作特性
	-	工作电压: 1.8V ~ 3.6V
	-	工作温度: - 40 ℃ ~ +105 ℃
	-	EFT 4.4 kV
	-	ESD HBM 6 kV

•	内核 ( Core )
	-	Arm® Cortex®-M0 微控制器，工作频率可达 48/72 MHz
	-	32-bit 硬件除法器

•	内存 ( Memory )
	-	最高支持 512 KB Flash
	-	最高支持 96 KB SRAM
	-	最高支持 8 KB ISP ROM
	-	512 bytes/2 KB SPROM ( Security Protection ROM )
	-	支持程序更新方式：在线系统更新 ISP ( In-System Programming ) 在线电路更新 ICP ( In-Circuit Programming ) 在线应用程序更新 IAP ( In-Application Programming )
	-	双区块韧体升级 ( OTA )
		( 仅 M031xI 系列支持 )

•	时钟控制 ( Clock control )
	-	外部4 MHz ~ 32 MHz 高速晶振
	-	外部32.768 kHz低速晶振
	-	内部48 MHz 高速振荡器 ( HIRC48 ) ，全温误差 ± 2 %
	-	内部38.4 kHz高精度RC振荡器 ( LIRC )
	-	内部PLL可达96/144 MHz

•	电源管理
	-	内建上电复位、欠压复位和低电压复位
	-	正常运行：180 μA / MHz
	-	掉电：12 μA
	-	支持从掉电模式唤醒： ACMP，GPIO，WDT，TIMER， UART ， USCI， I²C , SPI , WWDT, ADC , PDMA, PWM , USBD

•	计时器和脉波宽度调变 ( PWM )
	-	4 组 32 位计时器
	-	最高运行速度可达 96/144 MHz 的内建 16 位 PWM 产生器，最高可输出 24 路 PWM
	-	1 个 24 位倒数 SysTick 计时器
	-	一个看门狗计时器
	-	一个窗口看门狗计时器
	-	可实现日历和闹钟的 RTC

•	直接内存访问 ( PDMA )
	-	最高支持9通道直接内存访问 ( PDMA )

•	IEC-60730
	-	支持 IEC60730 安全规范
		( 仅 M031xI/ M031xG 系列支持 )

•	循环冗余校验 ( CRC )
	-	CRC-CCITT, CRC-8, CRC-16 和 CRC-32

•	模拟 ( ADC )
	-	支持最多 16 信道 12 位 2 Msps 采样率模拟转数字转换器 ( ADC )
	-	最高支持 2 个比较器 ( ACMP )

•	通讯接口 ( Connectivity )
	-	最多支持四组高速 6 MHz UART
	-	最高支持四组通用 UART
	-	两组高速 1 MHz I²C
	-	一组高速 24 MHz SPI /I²S
	-	最高支持一组 Quad SPI
	-	最高支持两组 USCI 可设为 UART 、 SPI 、 I²C
	-	最高支持一组 16/8 位外扩接口 ( EBI ) ，最大外部地址空间为 1 Mbytes
	-	提供最高 111 GPIO ( 模拟脚位外，允许 5V I/O )

•	96位唯一标识符 ( UID )

•	128位唯一客户标识符 ( UCID )
