工业级 8051 系列_新鸿芯科技

型号:	工业级 8051 系列
品牌:	新唐
封装:	QFN TSSOP LFQFP MSOP
批号:	22+
库存:	5000

商品信息

NuMicro® MS51 系列为内建 flash 的增强型 1T 8051 内核微控制器，工作频率最高至 24 MHz，提供可配置 8 / 16 / 32 KB Flash 与 1 / 2 KB SRAM 并内置 10 kHz 与 24 MHZ 高精度时钟源，操作电压为 2.4 V ~ 5.5 V，并符合 - 40 ℃ 至 105 ℃ 的工业级操作温度。

NuMicro® MS51 系列具备 12-bit 高精度 ADC 具备多达 15 个外部通道可精确采样多笔数据，且内建 bandgap 可反推精准电源电压 ; 5 组高达 1 Mbps 高速串口可用以连接多种模块、1 组 I²C、1 组 SPI ; 最多可支持 12 通道 PWM 输出且支持独立设定的独立时钟源的功能，GPIO 具有 20 mA 高电流驱动能力，更有 8 kV ESD 与 4.4 kV EFT 高抗干扰能力。

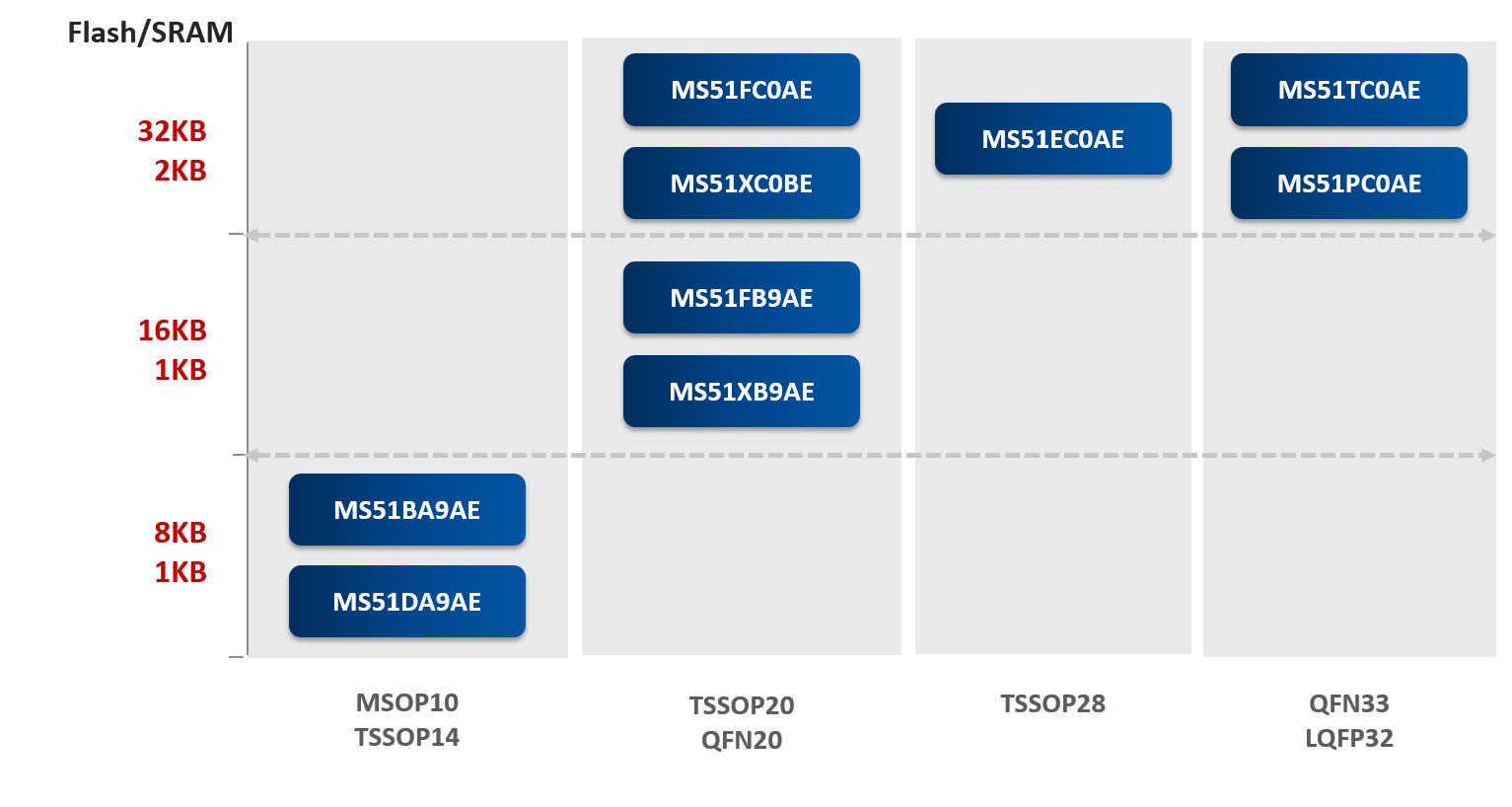

此系列提供从 10 至 32 管脚多样的封装为不同应用所需。

目标应用:

家庭自动化、工业控制、物联网装置、电池管理、无线充电等。

主要特征 :

•	CPU - 全静态 8 位 1T 8051 内核 CMOS 微控制器 - 指令集全兼容 MCS-51 - 4 级优先级中断配置工作条件 - 宽电压工作范围 2.4V 至 5.5V - 宽工作频率最高至 24 MHz - 工业级工作温度 - 40 ℃ 至 + 105 ℃ 存储器 - 最高至 32 K 字节 APROM 用户程序代码区 - 可配置 4 K / 3 K / 2 K / 1 K / 0 K 字节 LDROM 引导代码区，用户可灵活配置用途 - Flash 最高支持 100,000 写入次数 - 内建 IAP 编程功能 - 256 字节片内直接存取 RAM - 额外最高至 2 K 字节片内间接存取 RAM ( XRAM ) 通过 MOVX 指令读写时钟源 - 24 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级 - 16 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级 - 10 kHz 低速内部振荡器，出厂精度 ± 10 % 等级 - 支持外部时钟输入电源管理配置 - 支持两种省电模式 : 空闲模式与掉电模式 - 掉电模式典型功耗 6 μA 定时器 - 两组 16 位定时器 / 计数器 0 和 1，与标准 8051 兼容 - 六对，12 通道脉宽调制器 ( PWM )，16 位分辨率，带有不同的工作模式和故障刹车 ( Fault Brake ) 功能 - 一组自唤醒功能定时器 ( WKT )，用于低功耗模式下自主唤醒 - 一组看门狗 ( WDT )，由内部 10 kHz 独立时钟作为时钟源通讯接口 - 两组全双工串口，带有帧错误检测及自动地址辨识功能。UART0 的 TXD 及 RXD 脚可通过软件更换管脚位置 - 多达三组 Smartcard 接口，支持 ISO7816-3 并支持 UART 通讯 - 一组 SPI 总线，主机模式及从机模式最高传输速率皆可达到 12 Mbps - 一组 I²C 总线，主机模式及从机模式最高传输速率皆可达到 400 kbps 模拟 - 一组高达 15 路、12 位路 ADC，最高 500 ksps 采样率，可支持连续采样多达 30 个 GPIO 并支持中断强效 ESD 及 EFT 能力 96 位唯一标识符 ( UID ) 128 位唯一客户标识符 ( UCID ) 2-Byte ( 16-bit ) PDID 开发工具 - 基于 KEIL^TM 与 IAR 开发环境的新唐片上调试 ( OCD 仿真 ) - 新唐在电路编程 ( ICP 编程 ) - 新唐在系统编程 ( ISP 编程 )，通过 UART 烧写芯片 DS_MS51BA9AE_MS51DA9AE_EN_Rev1.04.pdf规格书 DS_MS51FB9AE_MS51XB9AE_MS51XB9BE_EN_Rev1.pdf规格书 DS_MS51EB0AE_MS51FC0AE_MS51XC0BE_MS51EC0AE_MS51TC0AE_MS51PC0AE_EN_Rev1.03.pdf规格书




•




•







•





•



•





•





•


•

•

•

•

•

•
