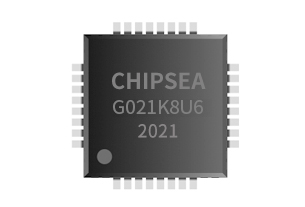

CS32G021
CS32G021系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，CS32G021内嵌ARM® Cortex™-M0内核，主频最高48MHz，内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ,4K字节LDROM，8K字节SRAM。因而可以支持很广范围的工业控制和需要高性能CPU的场合。可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。
A20.PDF 商品信息
产品简介
CS32G021系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。CS32G021内嵌ARM® Cortex™-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。
Type-C和USB PD：
l 支持USB PD3.0协议，支持PPS
l CC口可配置的RP和RD
l 支持2路Type-C口，可以独立进行PD通信
l CC口支持21V耐压
l 内置2个高压（21V）控制口
l 支持快速角色交换（FRS）
其他协议：
l 支持QC4.0+、SCP、FCP、AFC协议
l 支持OPPO VOOC协议
l 支持BC1.2、Apple 2.4A
l 支持DP、DM上的所有配置
l 支持FCP、AFC等多种快充协议输入
外设：
l 最多27个通用 (GPIO) 脚
l 3个16-bit 定时器，8位预分频
l 1组UART
l 1组SPI
l 1组I2C（支持主从模式）
l 2个模拟比较器
l 12位模数转换器(ADC)
l 11位数模转换器(DAC)
l 欠压检测(BOD)
32位MCU：
l 内核ARM®Cortex™-M0 核，主频最高48MHz
l 60K Flash 内存用来存放应用程序 (APROM)
l 可配置的数据 flash(Data Flash)
l 4KB启动代码空间 (LDROM)
l 内嵌8KB SRAM
l 系统启动区间可配置，可以从APROM，LDROM或SRAM启动
时钟和晶振：
l 24/8MHz 内部 oscillator (HSI) (25℃, 5V,1% 误差)
l 10 KHz 内部低功耗oscillator (LSI)
工作模式：(低功耗模式，多钟低功耗策略)
l Normal模式 ，工作电流10mA@5V，25℃
l Sleep模式，工作电流2mA@5V，25℃
l Deep-Sleep1模式 ，工作电流100uA@5V，25℃
l Deep-Sleep2模式 ，工作电流12uA@5V，25℃
l Deep Power-Down模式，工作电流2.5uA@5V，25℃
芯片安全性：
l 对Flash存储器提供多级保密策略
l 提供CRC-32计算单元，多项式为0x4C11DB7(与以太网标准相同)
l 内置SRAM支持奇偶校验
工作条件：
l 工作温度:-40℃~85℃
l 工作电压:2.5V~5.5V
封装：
l QFN24
l QFN32
产品选型：
| Part No. | Core | Max Freq. MHz | Flash (Bytes) | SRAM (Bytes) | I/O | 16bit GP Timer | SysTick | FWDT/ WWDT | LPWDT | RTC | PWM | UART | SPI | I2C | PD | CC | QC | VOOC | Dead Bat | 12bit ADC Units(ch) | DAC Units(Bits) | Secuity | HDIV | HMUL | Oper. Temp. (℃) | Supply Voltage (V) | Package | Pack Type | Package Qty. | MSL |
| CS32G021K8U6 | M0 | 48 | 64K | 8K | 27 | 3 | 1 | 1月1日 | 1 | 3 | 1 | 1 | 1 | 2 | 2组 | 2 | 2 | Y | 1(24) | 1(11) | CRC-32 | 1 | 1 | -40~85 | 2.5~5.5 | QFN32 | Tray | 4900 | 3 | |
| CS32G021E8U6 | M0 | 48 | 64K | 8K | 19 | 3 | 1 | 1月1日 | 1 | 0 | 3 | 1 | 1 | 1 | 2 | 2组 | 2 | 2 | - | 1(20) | 1(11) | CRC-32 | 1 | 1 | -40~85 | 2.5~5.5 | QFN24 | Tray | 3900 | 3 |
