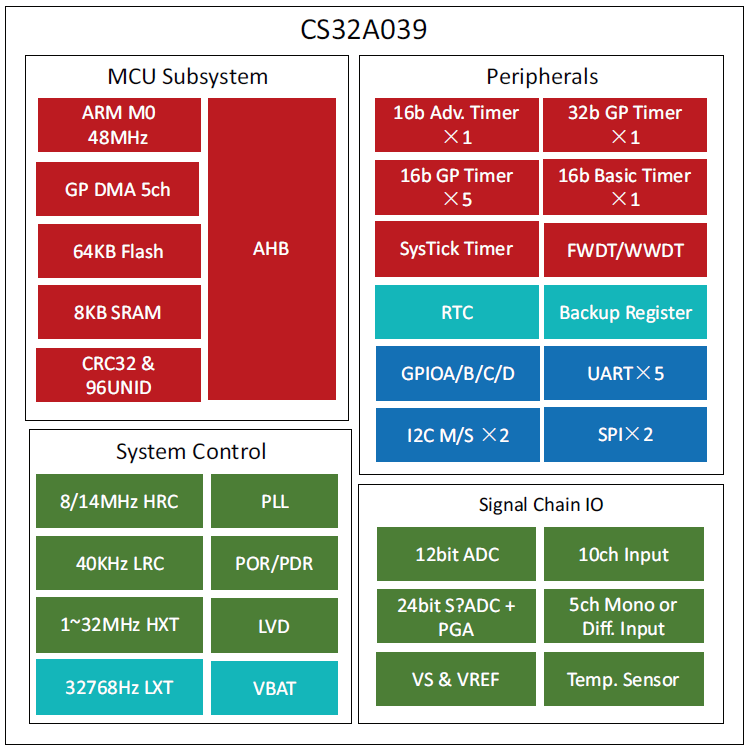

内核

— 32位ARM® Cortex® -M0  CPU

— 最高48MHz工作频率

存储器

— 32K/64 Kbytes的flash 存储器

— 192B Flash 数据存储

— 4K/8Kbytes的SRAM，带硬件奇偶校验

时钟模块

— 内部8MHz RC振荡器(HRC), 典型情况下精度±1%

— 内部14MHz RC振荡器(HRC14), 典型情况下精度±1%

— 内部40KHz RC振荡器(LRC), 典型情况下精度±10%

— 4~32MHz 晶体振荡器(HXT)

— 32.768KHz 低速晶体振荡器(LXT)

— x2,x3,..,x16 锁相环(PLL), 最高支持 48MHz

工作环境

— VDD 电压: 2.0~3.6V

— VDDA 电压: 2.0~3.6V

— VBAT 电压: 1.65~3.6V

— 温度范围:  -40~85℃

启动方式

— 支持从闪存存储器启动

— 支持从系统存储器启动

— 支持从内部SRAM启动

电源管理

— 低功耗模式: 睡眠，深度睡眠1，深度睡眠2和掉电模式

— 备用电源VBAT 为RTC和不掉电寄存器供电

— 支持上电/掉电复位 (POR/PDR)

— 支持低电压检测 (LVD)

通用输入输出(I/O)

— 39个 I/O 支持最高48MHz工作频率

— 所有I/O映射外部中断向量

高精度模数转换器(Sigma-Delta ADC)

— 24 bit高精度Sigma-Delta ADC

— 最大支持5个外部输入通道

— 支持单端、差分输入

— 1/2/4/8/16/32/64/128倍可选增益

— 高达100Mohm的等效输入阻抗

— 输出速率10~1280Hz 8档可选

— 在2.35V参考电压、40Hz采样速率、128倍增益下19.5bits有效位

— 自带LDO，输出2.35/2.45/2.8/3.0V可选

— 支持性能、普通、低功耗、休眠模式

— 支持电压测量、手动测量模式，单命令切换

模数转换器(ADC)

— 1路12位ADC

— 最高1us转换时间

— 支持 10 个外部输入通道

— 工作电压范围: 2.4 ~3.6V

— 输入电压转换范围: 0~VDDA

定时器

— 1路16bit高级控制定时器（TIM1），每路有6个带死区控制的PWM输出通道

— 5路通用的16位定时器

— 1路通用的32位定时器

— 1路基本的16位定时器

— 1路独立看门狗定时器 (FWDT): 8位预置数 和12位自减型计数器

— 1路窗看门狗定时器 (WWDT): 7位自减型计数器

— 1个系统时间定时器: 24位自减型计数器

DMA

— 5通道DMA控制器

— 支持的外设: SPIx, I2Sx, I2Cx, USARTx, TIMx, ADC

中断和事件

— 多达32个可单独屏蔽的中断通道

— 4种优先级可选

— 16个外部中断线

RTC 和不掉电寄存器

— 日历功能

— 报警和周期性地从深度睡眠1/深度睡眠2/掉电模式下唤醒的功能

— RTC 时钟源: 32.768KHz 晶振时钟, 内部 40KHz 低速时钟, 32分频的外部晶振时钟

— VDD关闭时保存20 bytes的用户数据

串行外设接口(SPI)

— 两个 SPI接口

— One I2S multiplexing with SPI1

— 支持I2S和SPI1端口复用

— 3位预分频器可以产生8种主模式频率

— 4到16位可配置的帧格式

通用同步/异步收发器(USART)

— 5个 USART

— 支持: ISO7816接口, LIN主从功能, IrDA传输编解码

— 自动波特率检测

— 支持从深度睡眠1/深度睡眠2模式唤醒

I2C

— 2路I2C支持主/从模式

— 支持: 标准模式 ( 100k bit/s), 快速模式 (高达 400k bit/s), 超快模式 (高达 1M bit/s)

— 支持7位或10位寻址模式

CRC 发生/校验器

串行单线调试 (SWD)

封装

— LQFP64 (7mm×7mm)
