CH559

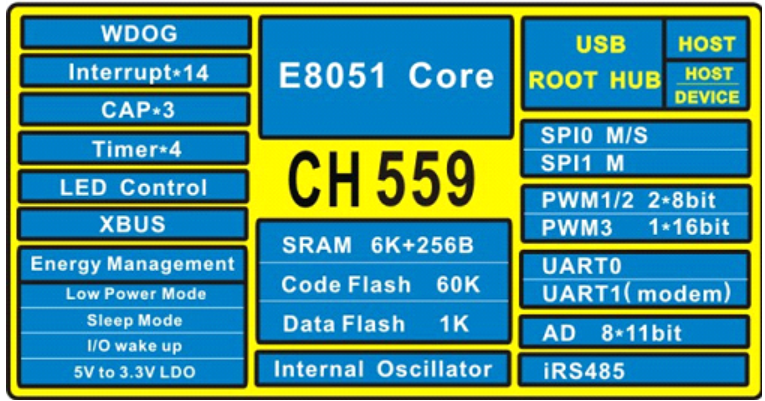

概述 CH559是一款兼容MCS51的增强型E8051内核单片机，79%的指令是单字节单周期指令，内置60K Code Flash，6K+256B RAM。 CH559 内嵌USB控制器和双USB收发器，支持 USB-Host 主机模式和 USB-Device 设备模式，支持 USB 2.0 全速 12Mbps 或者低速 1.5Mbps，USB 主机模式下可以通过双端口 Root-HUB 同时管理两个 USB 设备。支持最大 64 字节数据包，内置 FIFO，支持 DMA。 CH559提供丰富的接口资源，包括内置类485数据收发器、LED控制卡接口和快速电平捕捉功能，其他包括2组SPI、2路串口、8位并口等，UART1兼容16C550；内置4组定时器；提供1路16位PWM和2路8位PWM；支持8通道10/11位ADC。
A20.PDF 商品信息
特点
- 增强型E8051内核CPU，速度比标准MCS51快8-15倍，特有XRAM数据快速复制指令。
- 内置60KB Code Flash、1KB Data Flash和3KB BootLoader，支持USB或串口ISP。
- 内置6KB XRAM和内部256B RAM。
- 内置DMA控制器，支持USB和Timer3、ADC以及LED控制。
- 内嵌USB控制器和双USB收发器，支持USB2.0全速和低速主机或设备。
- USB主机模式下可以通过内嵌的双端口Root-HUB同时管理两个USB设备。
- 提供支持 FAT12/FAT16/FAT32 文件系统的 U 盘文件级子程序库，实现读写 U 盘文件。
- 提供4组定时器/计数器，支持3路引脚信号捕捉和3路PWM输出。
- 提供2个全双工异步串口，串口1内置8字节FIFO，支持类485模式数据收发。
- 提供2个SPI通信接口，SPI0内置FIFO，支持主/从模式，SPI1支持主模式。
- 提供与GPIO复用的8通道10/11位ADC模数转换器。
- 内置时钟和PLL，也可支持外部晶振。
- 封装：SSOP20、LQFP48。
